Третья задача - монтаж оборудования ТП 10 КВ и шкафов ВРУ.

Одна из самых трудоемких задач, потому что оборудование нужно было перевезти из одного помещения в другое на расстояние 200м.

Всего было 4 шкафа ВРУ 0,4 КВ, вводная панель, распределительные шкафы. Их вес без шин от 150 до 150 Кг. Также установлена ячейка высоковольтного разъединителя весом в 320 кг.

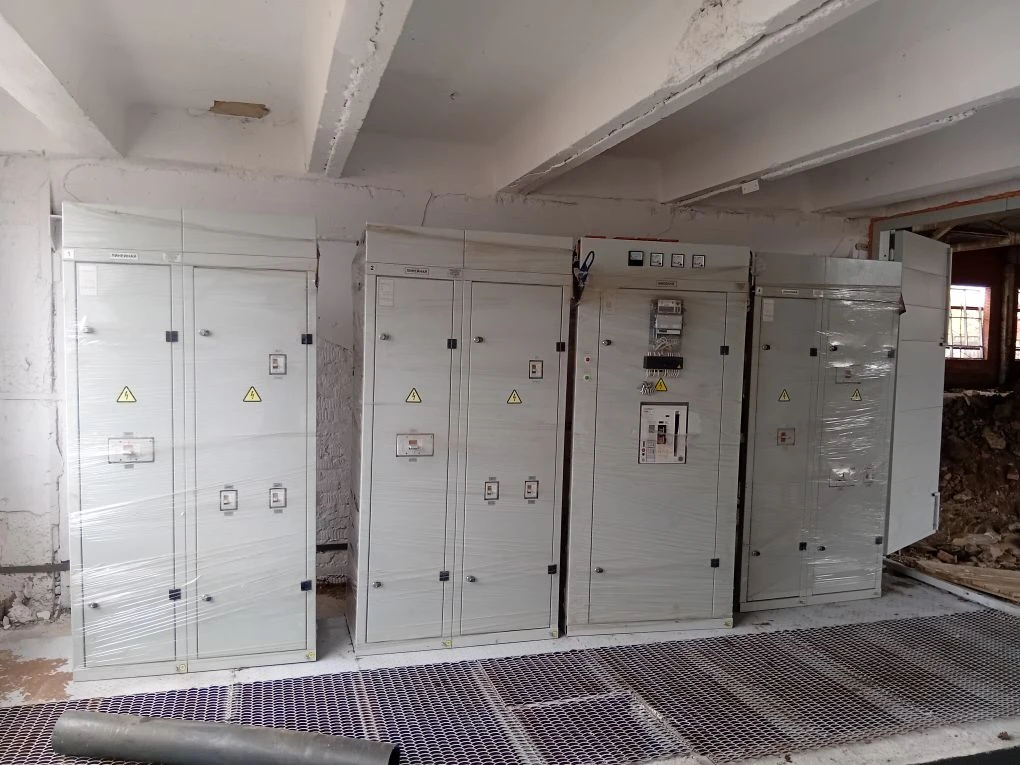

Все это оборудование перевезли погрузчиком и вручную. Оборудование было установлено в здании новой подстанции, закреплено.

Далее установили медные шины между шкафами в специальные изоляторы. Использовали три фазных и одну нулевую шину 120х6 мм.

Водная ячейка снабжена процессорным модулем настраиваемым на токи отключения, аварийные токи, контроль наличия фаз и чередование. Вводный автомат рассчитан на ток 600 А.
