Монтаж заземляющего устройства.

Защитное заземление необходимо для дополнительной защиты электроприборов. Вы, наверняка, обращали внимание, что часто стиральные машинки и холодильники в быту бьются током? С помощью заземления эту проблему можно устранить.

В промышленных электроустановках заземление просто необходимо по правилам ПУЭ. Запрещено работать на станках, корпус которых не заземлён.

Расчет заземления

Каждый электрод, забитый в землю, имеет свою область растекания тока. Эта область является полусферой с радиусом равным длине электрода. Область растекания тока - эффективное пространство вокруг электрода, в котором и происходит растекание электрического тока при замыкании на "землю".

То есть самое правильное расположение электродов является расположение их по границам эффективной зоны. Таким образом, расстояние между металлическими электродами должно равняться двойной длине электродов.

Меньшее расстояние между электродами не будет понижать величину сопротивления заземления. Другими словами : если забить в землю множество электродов на небольшом расстоянии, то это не приведет к идеальным показателям величины сопротивления заземления и будет приближенно равняться сопротивлению одного электрода, вбитого в землю.

Частое расположение заземляющих штырей лишь увеличивает механическую надежность заземления. Если заржавеет и выйдет из строя один электрод, то оставшиеся и не потерявшие работоспособность, заменят его.

Расстояние между электродами, большее чем двойная длина их, тоже не приводит к уменьшению сопротивления заземления.

Нормы сопротивления заземления

Сопротивление заземления (сопротивление растеканию электрического тока) определяется как величина "противодействия" растеканию электрического тока в земле, поступающего в неё через заземлитель.

Измеряется в Ом и должно иметь минимально низкое значение. Идеальный случай - нулевая величина, что означает отсутствие какого-либо сопротивления при пропускании "вредных" электротоков, что гарантирует их ПОЛНОЕ поглощение землей.

Так как идеала достигнуть невозможно, все электрооборудование и электроника создаются исходя из некоторых нормированных величин сопротивления заземления = 60, 30, 15, 10, 8, 4, 2, 1 и 0,5 Ом.

для частных домов, с подключением к электросети 220 Вольт / 380 Вольт необходимо иметь локальное заземление с рекомендованным сопротивлением не более 30 Ом

При подключении локального заземления к нейтрали трансформатора / генератора в системе TN суммарное сопротивление заземления (локального + всех повторных + заземления трансформатора / генератора) должно быть не более 4 Ом (ПУЭ 1.7.101). Данное условие выполняется без каких-либо дополнительных мероприятий при правильном заземлении источника тока (трансформатора либо генератора)

при подключении газопровода к дому должно выполняться стандартное требование для заземления дома. Однако из-за использования опасного оборудования необходимо выполнять локальное заземление с сопротивлением не более 10 Ом (ПУЭ 1.7.103; для всех повторных заземлений)

для заземления, использующегося для подключения молниеприёмников, сопротивление заземления должно быть не более 10 Ом (РД 34.21.122-87, п. 8)

для источника тока (генератора или трансформатора) сопротивление заземления должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока (ПУЭ 1.7.101)

для уверенного срабатывания газовых разрядников в устройствах защиты воздушных линий связи (например, локальная сеть на основе медного кабеля или радиочастотный кабель) сопротивление заземления, к которому они (разрядники) подключаются должно быть не более 2 Ом. Встречаются экземпляры с требованием в 4 Ом.

при подключении телекоммуникационного оборудования, заземление обычно должно иметь сопротивление не более 2 или 4 Ом

для подстанции 110 кВ сопротивление растеканию токов должно быть не более 0,5 Ом (ПУЭ 1.7.90)

Приведённые выше нормы сопротивления заземления справедливы для нормальных грунтов с удельным электрическим сопротивлением не более 100 Ом*м (например, глина / суглинки).

Если грунт имеет более высокое удельное электрическое сопротивление - то часто (но не всегда) минимальные значения сопротивление заземления повышаются на величину 0,01 от удельного сопротивления грунта.

Например, при песчаных грунтах с удельным сопротивлением 500 Ом*м минимальное сопротивление локального заземления дома с системой TN-C-S повышается в 5 раз - до 150 Ом (вместо 30 Ом).

Источник : Нормы заземления

Как правильно выполнить заземление дома?

Для дачного домика или коттеджа это сделать несложно. Заземление – это электрическая связь с землёй частей внутренней электропроводки и металлических корпусов электроприборов.

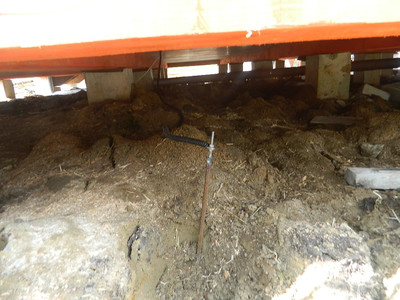

Контур заземления монтируют в землю следующим способом:
используется три металлических штыря, которые забиваются в землю. В качестве таких штырей можно использовать металлические уголки или трубы. Обычно берётся уголок пятидесятый или шестидесятый, длина штыря – 180 см. Форма заземления может быть как треугольная, так и линейная. Линейную сделать проще.

Необходимо выкопать траншею длиной 3-4 метра. Глубина траншеи должна быть в штык лопаты. В конце траншеи и посередине вбиваются кувалдой уголки. Снаружи нужно оставить около 10 см. затем уголки свариваются между собой арматурой диаметром 10 мм.

Места сварки лучше отбить от шлака и прокрасить. Наружу выводится часть арматуры, крепится на фасаде дома или заводится в дом. На конец арматуры приваривается болт.

К болту присоединяется, через наконечник, провод ПВЗ, сечением 10 мм, и фиксируется гайкой. Уже этот гибкий проводник заходит в электрощит и присоединяется к «земляной» шине.

Заземление выполнено.

Промышленное заземление выполнить сложнее, но принцип тот же. Делается несколько таких очагов заземления, а по периметру цеха пускается заземляющий проводник из металлической полосы. К этому проводнику присоединяются корпуса электрооборудования.

Номер телефона и WatsApp для бесплатной консультации : 8-985-333-19-14

Стоимость работ по выполнению заземления

  • Материалы -2000 рублей
  • Монтаж заземления - 10 000-12 000 рублей, зависит от удаленности объекта.

Звоните, мы приедем в ближайшее время и выполним весь комплекс работ по монтажу заземления.
