Подключение стабилизатора

Мне была поставлена задача: перебрать электрощит в доме и подключить стабилизатор напряжения.

Дом находится в близлежащей деревеньке, добираться несложно.

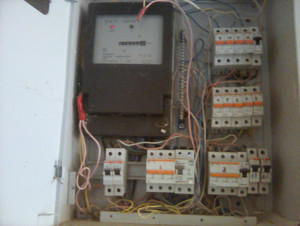

С переборкой электрощита особых сложностей не возникло. Хотя, конечно, старый электрощит представлял из себя печальное зрелище… Работа с электрощитом заняла три дня.

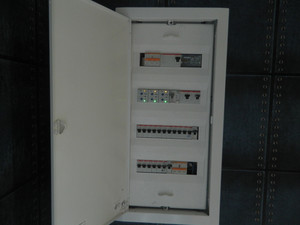

Получилось довольно удачно установить новый щиток в гипсокартонную стену. Для крепления я использовал вертикально установленные металлические профили.

Начинка электрощита получилась интересной. Так как перекрытия дома деревянные, я установил на вводе противопожарное УЗО. Этого требуют правила из священной книги электрика – ПУЭ.

Противопожарное УЗО является дополнительной защитой от возгорания электропроводки в любом помещении, не обязательно деревянном. Так, например, мне приходилось устанавливать такое УЗО в одном из павильонов модной итальянской одежды в Крокус Сити.

Установка была обязательным требованием для арендодателей.

Также заказчик просил установить защиту от перенапряжений. Мой выбор пал на проверенные временем УЗМ белорусских производителей.

На мой взгляд, это лучшее устройство по защите от небольших импульсных скачков и отклонения напряжения от комфортных величин.

На вводе электрощита установлен трехполюсный автомат, далее УЗО, затем УЗМ. После реле напряжения планировал подключить стабилизатор.

Выбираем мощность стабилизатора

В подвале расположен гараж и бойлерная с газовым котлом. Смонтировано два приямка с дренажными насосами, мощностью около 600 Вт. Имеется глубинный насос для подачи воды в дом, мощностью 1,5Квт. Все это на одной фазе, ибо так спроектировано.

Первый этаж. Здесь кухня с духовым шкафом 2КВт, стиральная машинка 2,5КВт, бытовые электроприборы. Здесь есть возможность раскидать нагрузку по фазам.

На втором и третьем этажах только освещение и бытовые розетки. Там находятся спальные помещения.

Да, есть еще два кондиционера по 1, 5 КВт.

На участке присутствуют постройки, баня и гостиный домик. Там тоже спальные помещения, газ и дровяной очаг.

Получилась такая табличка распределения нагрузки по фазам:

Выбрал стабилизатор с запасом, по десять киловатт на каждую фазу.

Подключение трехфазного стабилизатора

Далее начались приключения с Ресантой..

Изначально я предусмотрительно рекомендовал стабилизаторы Лидер или Штиль, как самые лучшие на российском рынке. Но и цена на них кусается, несмотря на их преимущества.

Также заказчик был против Лидера потому, что уже имел опыт использования этой марки. Ему не понравилось, что устройство уходит в аварийный режим после пяти попыток включения при нестабильном напряжении.

Пришлось остановиться на Ресанте. Это простейший стабилизатор с минимумом электроники. Немножко жужжит, но к этому можно привыкнуть.

И тут я совершил просчет, заказав на дом трехфазный стабилизатор…

Не знал я, что моноблочный стабилизатор на три фазы, при пропадании одной из фаз, отключается полностью, оставляя дом без света.

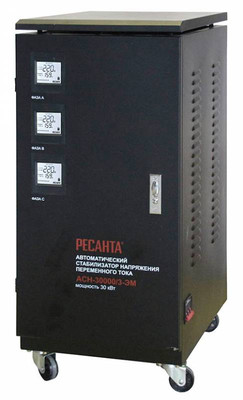

Было выбрано трехфазное электромеханическое устройство фирмы «Ресанта», мощностью 30 КВа.

Подробнее о характеристиках различных стабилизаторов можно узнать в статье Как выбрать стабилизатор.

Заказывал через интернет магазин, после незначительных переговоров по телефону. Заказ привезли вовремя, доставка бесплатная, очень удобно.

Не отпуская курьера, на месте раздербанили фанерную упаковку. Внешний и внутренний вид не вызвал подозрений.

Довольно увесистый механизм оказался. Пришлось нести втроем в подвал, к месту установки. Курьера отпустили с добрыми пожеланиями и деньгами.

Приступил к подключению. В подключении нет ничего сложного, главное не перепутать вход с выходом.

Производителями установлена мощная колодка с болтовым соединением. В комплект входит набор бронзовых гаек, шайб и медных наконечников. Все это обеспечивает надежный контакт.

Опустим процесс подключения. Он требует лишь внимания и аккуратности.

Около часа провозился с опрессовкой наконечников и протяжкой гаек.

Наступил момент включения.

Всегда есть мандраж в такой момент, вдруг поднимешь клювик автомата и, вместо появления света, появится непредсказуемый бабах и писец.

Трижды перепроверил схему подключения и протянул контакты. Включаю.

Замигали УЗМ, предупреждая о скором включении. Щелчок, УЗМ включились и… моргнув, опять погасли. Пронаблюдав такую картину три раза, я спустился в подвал, решив оттуда наблюдать за стабилизатором.

При отключенной нагрузке и включенном стабилизаторе все было замечательно. Ресанта оптимистично выдавала показания по входному напряжению и выходному. Но стоило лишь включить нагрузку в доме, напряжение отключалось стабилизатором.

Варианта два:

Либо большие пусковые токи насоса в скважине дают перегрузку, либо где то плохой контакт ноля.

Как всегда, погрешив на себя, пошел протягивать нулевые контакты везде, где только можно.

После проверки попробовал опять подать напряжение. Ничего не вышло. Свет моргнув отключился.

За всем происходящим наблюдали строители из братской западной Украины. Непонятно, какие соображения возникали в их «западэнском» сознании, но я, как человек мнительный, осудил опять себя в происходящем.

После пяти неудачных попыток подачи напряжения через Ресанту, я углубился в глубокий электротехнический самоанализ.

Еще раз убедился, что схема подключения правильная. Нет сомнений.

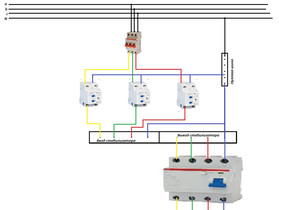

Схема подключения трехфазного стабилизатора

Ага, я понял…

Трехфазной Ресанте не нравятся три УЗМ перед ней. Не понимает она их и все. Дело в том, что реле напряжения включаются после небольшой задержки. УЗМ убеждается в стабильности городского напряжения и после минутной задержки, включается.

Но три реле могут включаться не одновременно и из-за этого стабилизатор не запускается, принимая это за отсутствие одной из фаз.

Решил проверить это предположение и подключил Ресанту перед УЗМ.

Пробую включать.

Опять свет мигнул и пропал, реле напряжения мигают по очереди аварийной индикацией. Стабилизатор щелкает и уходит в аварию.

Иду проверять последнее предположение о плохом ноле к столбу.

На столбе висят два электрощита. Очень умные электрики запитали эти два электрощита на два разных дома одним четырехжильным кабелем.

Этот кабель заходит в щит моего заказчика, затем шлейфом с верха вводного автомата уходит на другой щит.

И как же они обошлись с нолем, эти варвары от электричества?

В моем уличном щите ноль приходит на болт в корпусе металлического щита, от него, разрываясь, идет к соседу и еще один провод на счетчик.

Всего под болтом три жестких провода сечением 10мм2. Контакт весьма сомнительный и окислившийся со временем.

Я отключил соседа и переделал соединение под отдельный болт с хорошими шайбами. Все провода зачистил от окисления.

Проделав все эти известные электрику мантры, я вернулся к алтарю стабилизатора. Внутренне перекрестился и включил.

Изменений не произошло. Свет появился, затем моргнула фаза «В» и Ресанта ушла от нас в аварию.

Я стал уже тупо включать стабилизатор, так как больше доступных идей у меня не было. Видимо уже подсознательно принял идею дожечь это устройство прибалтийских производителей.

Почему бы им не остановиться на шпротах и оставить попытки прорыва в электротехнике?!

Итак, включаю я Ресанту, она закономерно отключается, моргая фазой «В».

Хочу заметить, что между переборкой электрощита и установкой стабилизатора, прошло две недели.

За это время строители плодотворно работали ручным электроинструментом, болгарками, запускались дренажный и глубинный насосы. Все это происходило без проблем.

Иногда, правда, происходило отключение УЗМ по фазе «В»… Но тогда я не придал этому значения. Отключалось, затем включалось, после возвращения напряжения в разумные пределы.

Если все работало ранее и перебои стали возникать после подключения трехфазного стабилизатора Ресанта, значит дело в нем.

Я решил тупо дожечь прибор и обратиться по гарантии. Где - то после десяти попыток из Ресанты раздался хлопок, повился дымок и выбило автомат.

На этом я остановился. Разобрал схему, отсоединил стабилизатор. Позвонил в гарантийный центр и спокойно объяснил, что стабилизатор после включения вышел из строя.

Ни капли не соврал при этом.

Собственно, это были жесткие испытания стабилизатора Ресанта при нестабильном ноле и отгоравшей наверху столба злополучной фазе «В»…

Уже позже я залез на столб и перекрутил все орехи на СИПе на ниледовские. Простите меня за несусветное словообразование, но как еще сказать, на великом и могучем, об изделиях фирмы Niled?

Действительно, отходящий провод на фазе «Бе» обуглился и давал знать о своем предсмертном состоянии периодическим исчезновением контакта. Это приводило к отключению УЗМ и уходу Ресанты в аварию.

То, что электричество стало пропадать при запуске стабилизатора, а до этого выключалось редко, тоже можно объяснить.

Думаю, что стабилизатор Ресанта при включении создает высокий пусковой ток, обусловленный наличием автотрансформатора в схеме.

Автотрансформатор состоит из катушки с большим количеством витков.

Плохой контакт на столбе не выдерживал тока такой величины, напряжение пропадало, стабилизатор отключался. Цепная реакция.

Возврат стабилизатора в сервисный центр

Далее я должен отметить порядочность продавца Ресанты, назову его здесь Алексеем.

Алексей прочувствовал всю сложность моей ситуации, проявил глубокое понимание обстановки и предложил мне доставить стабилизатор в сервисный центр, правда самому, в Москву. Благо я сам из Подольска, так что недалеко.

Не буду описывать свои дорожные приключения до сервиса.

Ездить пришлось два раза. В первый раз отвез моноблочный трехфазник на сервис, получил талон на заявку об осмотре устройства.

Через три дня Алексей вышел на связь.

За это время я размышлял о возврате денег за неисправное устройство не прошедшее полевых испытаний и не оправдавшее надежд. Думал также и о замене на три однофазных десяти киловатных стабах.

Изучал отзывы о Ресанте. Было много негатива, но был и позитив.

Ресанта сделала качественный скачок в сборке оборудования. Ранее внутри была безобразно наляпанная пайка. Провода просто отваливались.

Теперь все собрано без пайки на разъемах. А места, где пайка сохранилась, пропаяны очень качественно.

Электронная линейка стабилизаторов реализована на реле. Реле щелкают с шумом и обеспечивают низкую точность и скорость стабилизации.

Электромеханическая модификация довольно точно и плавно стабилизирует. Немного жужжит, как говорилось ранее. Но к чему не привыкнет русский человек ради значительной экономии?

Остановился на замене трехфазного устройства на три, десяти киловаттных, электромеханических.

Обмен был произведен вежливо, в сервисном центре на Нагатинской.

И вот я счастливый обладатель трех блочных устройств, прибалтийской сборки, надежно установленных в багажнике моего авто, стремящемся на юг от Москвы, соблюдая скоростной режим, естественно.

Однофазное подключение

Подключить однофазные стабилизаторы было несложно. У них уже не было болтового соединения. На входе установлен силовой разъем – клемма.

Я сохранил схему подключения и установил Ресанту после УЗМ. Сделано это было для того, чтобы при возникновении аварийных напряжений стабилизаторы не уходили в режим аварии. Ведь при напряжении выше 260 Вольт стабы отключаются, выжидают некоторое время и делают попытку включения.

Если после пяти таких попыток напряжение превышает 260 Вольт, то происходит переход в аварийный режим и нагрузка отключается. Повторное включение возможно только с помощью человеческих рук.

Такая защита от перенапряжений установлена на большинстве современных стабилизаторов.

Итак, включаем!

Взвожу вводный автомат в электрощите, начинают моргать индикаторами реле напряжения, выдерживая несколько секунд до включения.

Щелчок, УЗМ пропускают сетевое напряжения к стабилизаторам и, через несколько секунд в доме загорается свет…

Жду некоторое время и выдыхаю.

Электросеть дома перешла в рабочий режим.

Индикаторы реле светятся спокойными зелеными огоньками, стабилизаторы показывают входное и выходное напряжение.

Индикаторы Ресанты показывают и уровень подключенной нагрузки.

Это десятисегментная шкала, по которой можно судить о мощности подключенных электроприборов.

Приключения с Ресантой окончены. Теперь приборы спокойно жужжат в подвале дома.

Прошел месяц после установки оборудования, полет нормальный.

Сначала устройства стояли на полу.

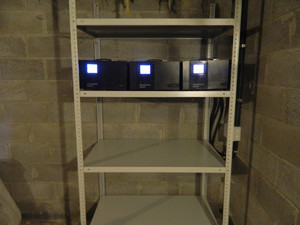

Через неделю установили стабилизаторы на стеллаж. Так это выглядит сейчас.

Заказчик пожелал установить все на одну полку, хотя рекомендуемое расстояние между блоками около полуметра.

Достоинства и недостатки стабилизаторов Ресанта

Оказался ли эксперимент с установкой прибалтийских стабилизаторов, собранных в Китае, оправданным?

Думаю да.

Ресанта – самая продаваемая марка электроприборов в России. Производители заметно улучшили качество своих изделий.

Первый установленный мною стабилизатор перенес ужаснейшие полевые испытания двумя критичными неисправностями: нестабильным нолем (это самое страшное, что могло случиться) и отсутствием одной из фаз.

По сути трехфазник стойко реализовывал заложенные в него функции, отключая напряжение.

Он как бы говорил мне, хватит издеваться надо мной, залезь на столб, приведи городское напряжение в норму и я буду достойно работать!

Выбор трехфазного стабилизатора был ошибкой, но в результате я произвел замечательный краш тест, при экстремальных для этого устройства ситуациях.

Тут производителям Ресанты стоит подумать о реализации защиты от таких случаев.

Например, предусмотреть индикацию об ошибке входного напряжения, его нестабильности. В описании сказано, что существуют сигналы, оповещающие об аварии, но таких оповещений я не наблюдал. Это недостатки изделия.

Делаю вывод:

Ни в коем случае не устанавливать на жилой дом трехфазный стабилизатор.

За исключением дома, где есть трехфазные потребители, например электродвигатели насосов или мощные устройства кондиционирования.

Если остановили свой выбор на устройствах от Ресанты, то рассматривать электромеханическую линейку изделий.

Они обеспечивают более точную и плавную регулировку напряжения, без скачков и моргания.

Это можно отнести к достоинствам стабилизаторов Ресанта. Доступна и цена на эту продукцию

Да, стабилизаторы Ресанта можно приобретать для питания бытовых электроприборов!

Их качество улучшилось за последнее время. Существует и достойная сервисная поддержка.

С поддержкой, продавцами ,тоже нужно уметь разговаривать. Все мы люди и никто не любит, когда сразу начинается ругань. Спокойно изложите свою историю и вежливо поинтересуйтесь о способах решения проблем.

Установленные мною стабилизаторы мерно жужжат в подвале уже месяц. Пройденное время докажет или опровергнет мои оптимистичные утверждения.
