Внутренняя электропроводка в доме из дерева

Есть множество вариантов монтажа электропроводки в доме из дерева. Остановимся на наиболее интересном и незаметном способе прокладке проводов – скрытой проводке в деревянном доме.

В самом названии раскрывается смысл производимых работ. Все трассы электропроводки находятся внутри деревянных конструкций. Таким образом, на виду находятся лишь необходимые исполнительные механизмы – розетки, выключатели, электрощит. Почему уделяется так много внимания такому, вроде бы обыкновенному, способу электромонтажа?

Дело в том, что дерево хорошо горит. Множество усилий, трудов и денежных средств может за несколько минут превратиться в хорошо заметный костер. Причиной пожара может быть неосторожное обращение с огнем или нарушение правил исполнения электромонтажных работ.

В нашей стране все правила по монтажу и эксплуатации электропроводки заключены в одной книге – ПУЭ (правила устройства электроустановок). И Ваш дом тоже является электроустановкой с тех пор, как его подключили к электричеству и обвязали проводами. Соответственно все вопросы и ответы ищем в этой книге.

Скрытая электропроводка в трубах

ПУЭ требует выполнять скрытую электропроводку в деревянном доме в металлических трубах, стенки которых могут выдержать ток короткого замыкания на собственный корпус. Другими словами, если замкнуть провод на корпус трубы, в результате возникшего короткого замыкания и высокой температуры, металлическая стенка не должна прогореть и должна воспрепятствовать распространению огня.

Этот способ безопасен, но очень трудоемок и ударит по Вашему кошельку. Представляете, каждый провод, или несколько проводов нужно уложить в металлические трубы. Все эти сотни метров труб уложить внутри бруса или бревна, соблюдая все повороты и изгибы стен.

Такой способ имеет право на существование, он надежен и, если трудности не пугают Вас, используйте его.

Предлагаем альтернативный вариант.

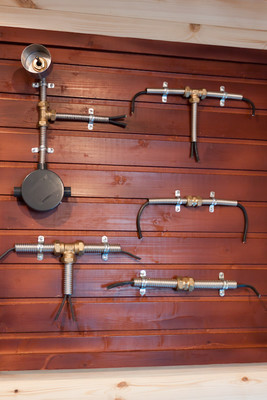

Вместо труб используется металлорукав. Толщина его стенок не так велика, как у металлической трубы, но все же он обеспечивает должную степень безопасности в совокупности с дополнительными мерами.

Меры электробезопасности в деревянном доме

  • К дополнительным мерам защиты относится надежное и непрерывное по всей длине заземление корпуса металлорукава. В случае короткого замыкания на корпус мгновенно сработает автомат защиты.
  • Вторая степень защиты – правильный подбор номиналов автоматических выключателей. Они должны надежно и быстро срабатывать в случае короткого замыкания и перегрузок.
  • Третья степень защиты – использование противопожарного УЗО в деревянном доме. УЗО отключит электричество при малейшей аварийной утечке тока, выполнив свое предназначение, согласно названию.
  • Четвертая степень защиты – правильно подобранная селективность автоматов в электрощите. Выражаясь понятным языком, автоматы стоят последовательно, друг за другом. Не сработает один, сработает другой.
  • Последний аргумент в оправдание проводки в металлорукаве – всем этим бюрократическим правилам из ПУЭ сто лет в обед. Придумали их во времена беззаботного застоя и ныне придерживаются, несмотря на прогресс в автоматике защиты и появление новых электроматериалов.

Предлагаем Вам обзор выполнения работ по обустройству электропроводки в доме из оцилиндрованного бревна, внутренняя отделка выполнена из вагонки.

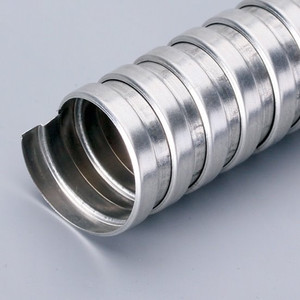

Металлорукав для скрытого монтажа по дереву

Начинаем работу с правильного подбора материалов. Даже, если все сделано аккуратно и незаметно, а провода используются некачественные, какой смысл выполнять монтаж? Лучше сразу бросить спичку и поджечь дом. Результат тот же самый.

Приобретаем провод ВВГнг круглый, в тройной изоляции. Провод должен быть сделан по ГОСТу а не ТУ. Хотя, какие сейчас ГОСТы..? Вобщем, сечение медной жилы кабеля должно соответствовать сечению, заявленному продавцом.

Металлорукав используем D=18мм. Без уплотнительной х/б нити. Какая может быть пожаробезопасность, если с металлорукава капает масло и торчит хлопчатобумажная уплотнительная нить. Гореть будет весело. Итак, наш металлорукав это просто металлическая оболочка, без всяких добавок.

Не нужна и виниловая изоляция поверх металла. Область применения ее это агрессивные среды - вода, кислоты. Надеюсь в Вашем доме сухо и уровень РН в норме. Если есть влажный подвал, то лучше использовать простую пластиковую, не поддерживающую горение гофру.

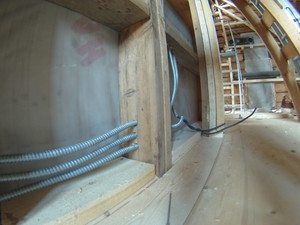

Прокладка электрики в деревянном доме

Так как мы делаем скрытую электропроводку, то все трассы проводов пройдут в полостях за вагонкой, или же сквозь брус. В последнем варианте придется сверлить дерево. Вообще дерево придется сверлить много, нужно запастись специальными сверлами, либо перьями. Хотя, сверление дерева, процесс приятный. Никакой пыли, лишь запах стружек и смолы.

Прокладываем провода, стараясь использовать определенные высоты. Например, при прокладывании розеточных трасс, делаем вертикальные опуски и подъемы. Или же выбираем горизонтальные уровни от розетки к розетке. Избегаем диагональных линий. Потом, крепя полку, труднее будет вкрутить злосчастный саморез между фазой и нолем. А лучше все сфотографировать.

В доме нет газа, поэтому обогреваться будут электроконвекторами. Под каждым окном предусмотрена розетка для обогревателя. Мы разделили дом на четыре части - первый и второй этаж поделили пополам. Получилось четыре выделенных линии для электрообогревателей.

Еще выделенные линии :

  • Водонагреватель, электроплиты, насос, стиральная машинка. На улицу предусмотрен вывод для генератора и, на всякий случай, два вывода для уличных построек. Проложены также провода для телевидения и интернет кабель.

Теперь несколько секретов от электрика, используемых для пожарной безопасности в деревянном доме при прокладке проводов.

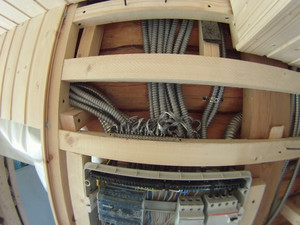

Заземление металлорукава

Как и говорилось выше, металлорукав заземлен по всей длине. Его заземление выполнено на заземляющей шине около электрощита, а целостность по всей длине, даже в точках разрыва, обеспечена скруткой в подрозетниках. Иными словами, в местах разрыва металлорукава, например в подрозетниках, выполнено его соединение с помощью скрутки. Таким образом получается надежное заземление металлорукава по всей его длине.

За пределами дома смонтировано заземление для деревянного дома. Вся проводка выполнена трехжильным проводом, розетки имеют заземляющий контакт.

Из дополнительных мер защиты применяется противопожарное УЗО. При возникновении аварийной утечки УЗО обесточит электроустановку.

Получилось довольно прилично и надежно, работой я доволен. Так как заказчик молчит и покупает все что просит электрик без лишних слов, делаю вывод, что и он доволен проделанной работой.

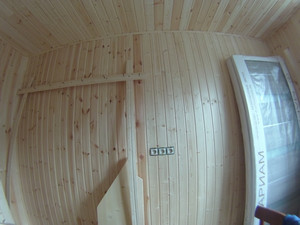

На данный момент установлены розетки и выключатели, остались лишь светильники. Один косяк все же нашелся, светильник на лестнице получился низко расположенным. Проводка под него выполнялась тогда, когда лестница еще и не планировалась.

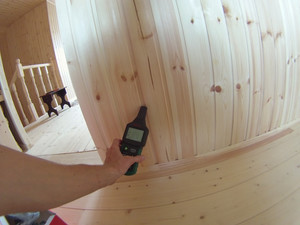

Пришлось повозиться и с поиском проводов, зашитых под вагонкой. Сильно помог прибор для поиска скрытой проводки. Фото со светильниками выложим позже.

По ценам можно посмотреть здесь:

Стоимость скрытой электропроводки в деревянном доме
